Produktuaren Aurkezpena

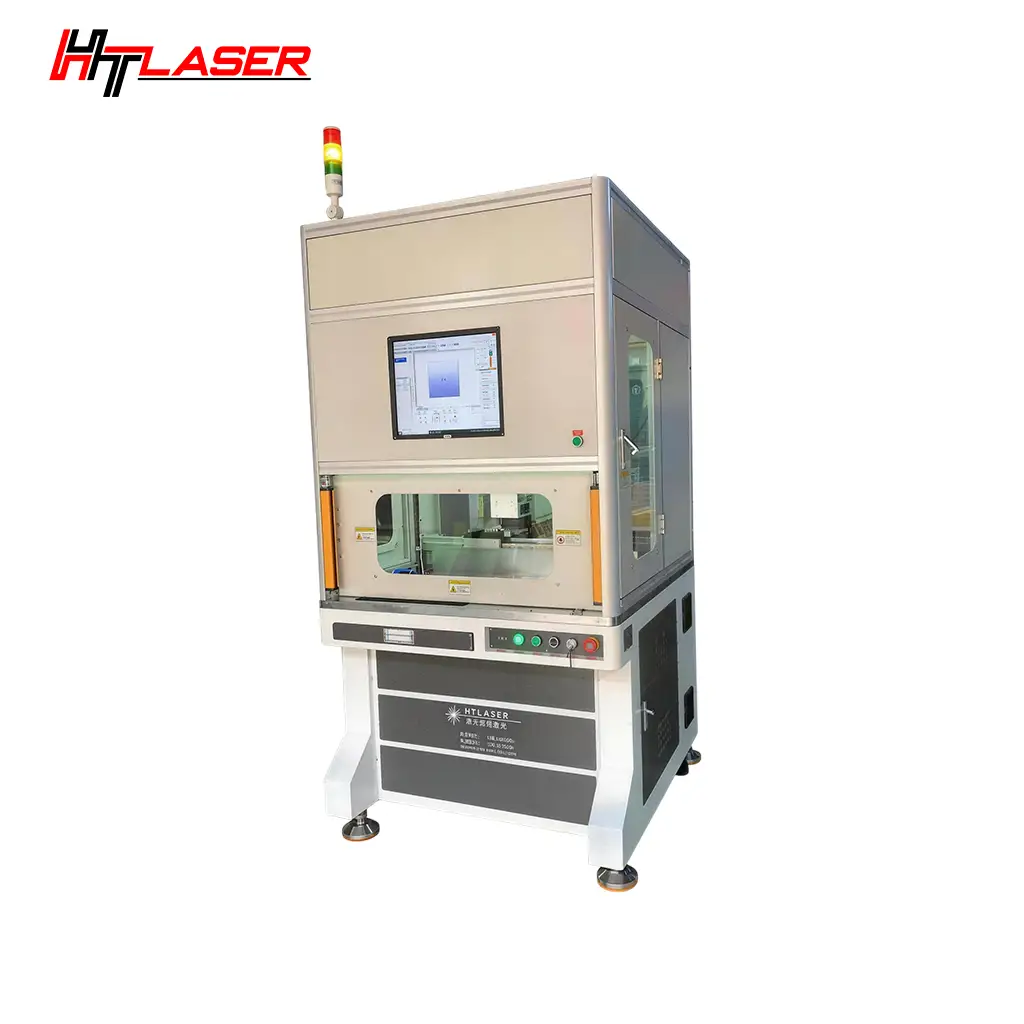

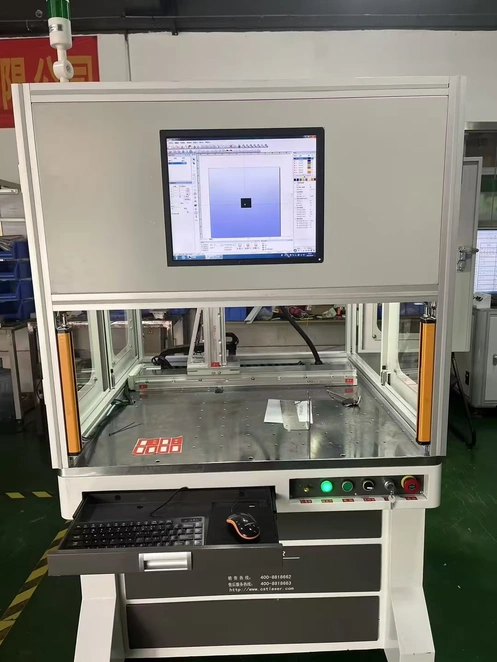

HT-F100 3-Ardatz-formatu handiko laser bidezko markatzeko makina-eremu handiak markatzeko eta grabatzeko diseinatuta dago, panel lauetan, plaketan eta lan-mahai hedatu batean antolatutako pieza txikien multzoetan.
Parametro Teknikoak
|
Parametroa |
Zehaztapena |
|
Produktuaren izena |
3 ardatzeko formatu handiko laser bidezko markatzeko makina |
|
Eredua |
HT-F100 |
|
Laser mota estandarra |
Zuntz laserra |
|
Laser potentzia estandarra |
100 W |
|
Aukerako laser konfigurazioak |
5/10/15 W UV; 20–500 W zuntza; MOPA zuntz aukerak |
|
Laser uhin-luzera estandarra |
1064 nm |
|
Maiztasun tartea |
1-4000 kHz |
|
Izpiaren kalitatea (M²) |
<1.6 |
|
Markatzeko abiadura maximoa |
7000 mm/s baino txikiagoa edo berdina |
|
Gutxieneko lerroaren zabalera |
0,01 mm |
|
Gutxieneko karakterearen altuera |
0,15 mm |
|
XYZ ardatzaren bidaia estandarra |
600 × 400 × 300 mm |
|
XYZ-ardatzaren errepikakortasuna |
±0,03 mm |
|
Lan-mahaiaren tamaina konfiguragarria |
600 × 600-tik 1300 × 900 mm-ra |
|
Galvo markatze eremu bakarra |
50 × 50 eta 200 × 200 mm bitartekoak |
|
Sistema eragilea |
Windows 7 / Windows 10 |
|
Elikatze-hornidura estandarra |
110–220 V, 50/60 Hz, fase bakarrekoa |
|
Sistemaren potentzia nominala |
800 W konfigurazio estandarrerako |
|
Kokapen metodoa |
Eskuzko aparatuen kokatzea; aukerako CCD ikusmenaren posizionamendua |
|
Lehen mailako prozesuak |
Eremu handiko-markaketa, gainazaleko grabatua, sakoneko grabatua eta aldagaien identifikazioa |
|
Bermea |
2 urte |
|
Pertsonalizazioa eskuragarri |
Laser iturria, laser potentzia, aparatuak, CCD kokatzea, segurtasun babesa eta konfigurazio elektrikoa |
Prozesuaren abantaila nagusiak
-Formatu handiko markaketa
X/Y motion plataformak prozesatzeko eremua galvo eremu finko batetik haratago zabaltzen du, makina panel handietarako, izen-plaketarako, ekipoen estalkietarako eta banatutako markatze posizioetarako egokia bihurtuz.
-Eremu anitzeko prozesamendua
Grafiko handiak programatutako eremu anitzetan banatzen dira eta sekuentzian prozesatzen dira, eskuzko piezak birkokatzea eta prozesatzeko eremuen arteko lerrokatzea murriztuz.
Grabatu sakona
Zuntz-laser-konfigurazio egoki batekin behin eta berriz eskaneatzeak materiala kentzen du metal bateragarrietan sartutako testuak, serie-zenbakiak, eskalak eta identifikazio-marka iraunkorrak sortzeko.
Markatze Fina
0,01 mm-ko gutxieneko lerro-zabalera eta 0,15 mm-ko karaktereen altuera minimoak testu txikiak, grafiko zehatzak eta trazagarritasun-kode trinkoak onartzen ditu prozesu-baldintza egokietan.
-Parametro anitzeko markaketa
Potentzia, abiadura eta maiztasuna eremu edo geruza desberdinei bereizita eslei daitezke, programa baten barruan hainbat markatzeko sakonera, kontraste edo gainazaleko efektuak ahalbidetuz.
Aplikazio tipikoak
Metalezko plaka eta panel handiak
Serie-zenbakiak, baskulak, logotipoak, funtzionamendu-argibideak eta produktuaren identifikazioa markatzeko egokia da metalezko plaketan, kontrol-paneletan, makinen paneletan eta ekipoen estalkietan.
Automobilgintza eta EV osagaiak
Ibilgailuen identifikazio-kode, QR kode, Data Matrix kode, pieza-zenbaki eta trazagarritasun-informazioa bateria-erretiluetan, txasisaren osagaietan, motor karkasetan eta metalezko pieza handietan aplika daiteke.
Moldeak eta tresna industrialak
Molde-zenbakiak markatzeko, barrunbeen identifikazioa, mantentze-erregistroak, koordenatu-erreferentziak eta molde, trokel eta tresneria-plaken informazio teknikoa markatzeko egokia.
Armairu elektrikoak eta ekipamendu industrialak
Etiketa, kable-erreferentzia, balantza, abisu-informazioa eta ekipoen identifikazioa armairu elektrikoetan, banaketa-paneletan eta makinen itxituretan aplika daiteke.
Azken egokitasuna materialaren, gainazaleko egoeraren, piezaren lautasunaren, beharrezko markaketaren emaitzaren eta hautatutako laser iturriaren araberakoa da.
Pertsonalizazio aukerak
Laser iturria eta potentzia
UV, zuntz edo MOPA zuntz konfigurazioak materialaren, markatzeko sakoneraren, kontrastea eta sentikortasun termikoaren arabera hauta daitezke.
Instalazioa eta Kokalekua
Neurri pertsonalizatuak, euskarriak eta kokapen gailuak piezaren dimentsioen, erreferentzia puntuen eta loteen diseinuaren arabera diseinatu daitezke.
CCD Ikusmenaren Posizionamendua
Aukerako CCD ikusmenak piezak identifikatzea eta markatzeko{0}}posizioaren zuzenketa onar dezake, hautatutako ikuspegi paketearen eta aplikazioaren arabera.
Segurtasuna babestea
Aukerako itxiturak, blokeoak, larrialdiko-gelditzeko zirkuituak, laser-babes-leihoak eta keak ateratzeko makinaren egituraren eta helmugako-merkatuaren eskakizunen arabera konfigura daitezke.
Konfigurazio Elektrikoa
Tentsioa, maiztasuna eta konexio elektrikoak helmugako merkatura egokitu daitezke. Interfaze hizkuntza bereizita konfigura daiteke.
Pertsonalizatutako elementu guztiak, segurtasun-funtzioak eta aplikagarria den dokumentazioa ekoizpenaren aurretik aurrekontu teknikoan berresten dira.
Zergatik aukeratu Chinasky Laser?
20 urte baino gehiagoko esperientzia laser ekipoen fabrikazioan eta laser industrialaren aplikazioetan.
Gaitasun teknikoa zuntza, MOPA zuntza, UV eta{0}}formatu handiko laser bidezko markatzeko prozesuak.
Materialen probak, prozesuen ebaluazioa, instalazioen diseinua eta ekipamendua aukeratzeko ingeniaritza-laguntza.
Pertsonalizatutako gaitasuna-formatu handiko markatzeko sistemetarako eta aplikazioen-makina konfigurazio espezifikoetarako.
Enpresaren kualifikazioak eta jabetza intelektualak ISO 9001, CE eta FDA-erlazionatutako ziurtagiriak, 4 asmakuntza patente nazional eta 20 erabilgarritasun eredu patente baino gehiago daude.
-Salmenta osteko laguntza teknikoa eta 100 herrialde eta eskualde baino gehiagotako bezeroei.
Bi-urteko bermea, ziurtagiri aplikagarriak, estaldura eta zerbitzu-erantzukizunak agindutako konfigurazioaren eta salmenta-kontratuaren arabera baieztatuta.
